Окна. Уровень от фактического положения

(урок актуален для моделей, выданных после 2025.09.15)

Уровень сложности урока: начальный.

Проблема

Необходимо указать для окон принадлежность к уровню в соотвествии с фактическим геометрическим положением.

Необходимое программное обеспечение

Autodesk Revit 2021, Dynamo Revit 2.6.1.

Компоненты для загрузки

Скрипт 10_УровеньОтГеометрии_Окна_V4.3.2.dyn из папки P:\!Модели\00 Документация (общая)\Dynamo RELEASE.

Ссылки на дополнительные уроки

Dynamo. Запуск скрипта

Решение

Шаг 1. Скопируйте в папку Dynamo вашей модели скрипт для указания уровня от геометрии из папки Dynamo RELEASE.

Папка Dynamo вашей модели находится по пути: P:\!Модели\[Название проекта]\[Dynamo]\[Папка конкретной модели].

Папка Dynamo RELEASE находится по пути: P:\!Модели\00 Документация (общая)\Dynamo RELEASE.

Интересующий скрипт называется 10_УровеньОтГеометрии_Окна_V4.3.2.dyn (или более поздней версии).

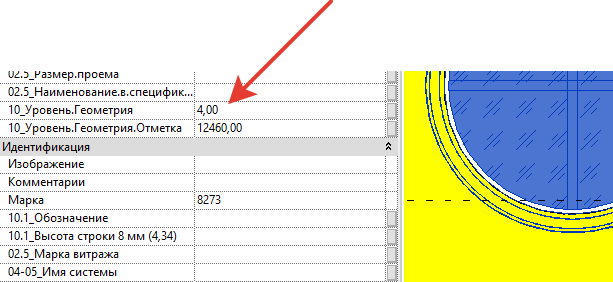

Шаг 2. Запустите скрипт. Принадлежность к уровню в зависимости от геометрического положения пропишется в параметре 10_Уровень.Геометрия. Также будет указана отметка центра геометрии в параметре 10_Уровень.Геометрия.Отметка.

Результат

Для окон указана принадлежность к уровню в соотвествии с фактическим геометрическим положением.

P.S.

Если у вас есть предложения по части содержания урока или состава описываемой разработки, вы можете поделиться ими, написав на адрес jloondina@gmail.com.
